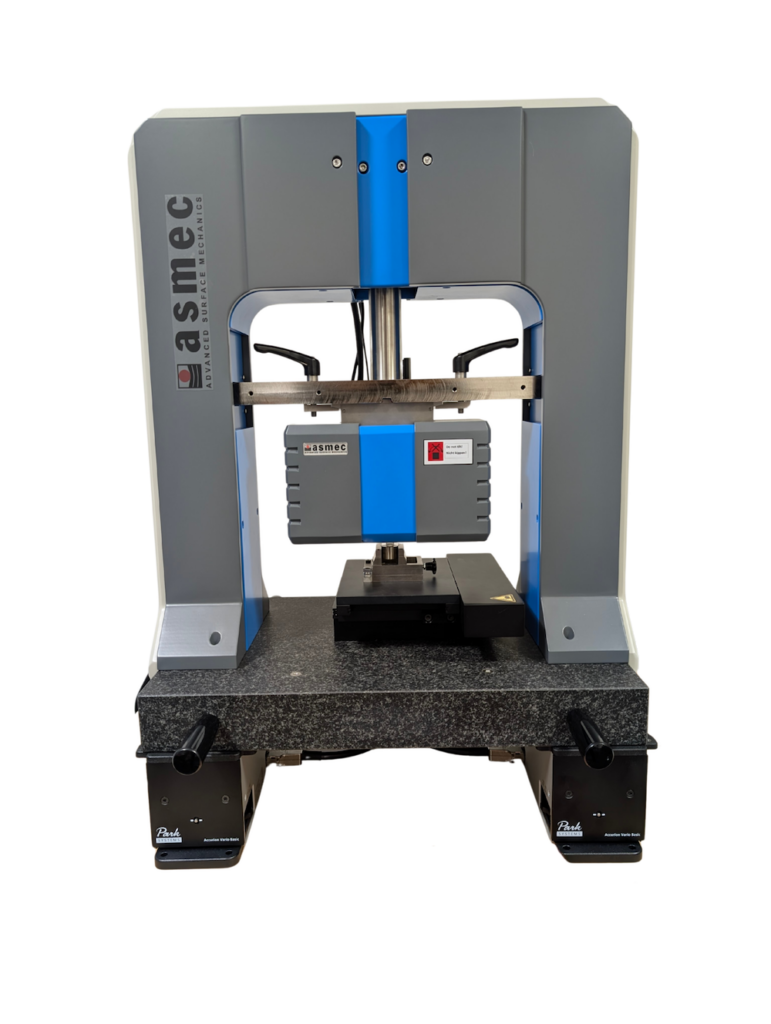

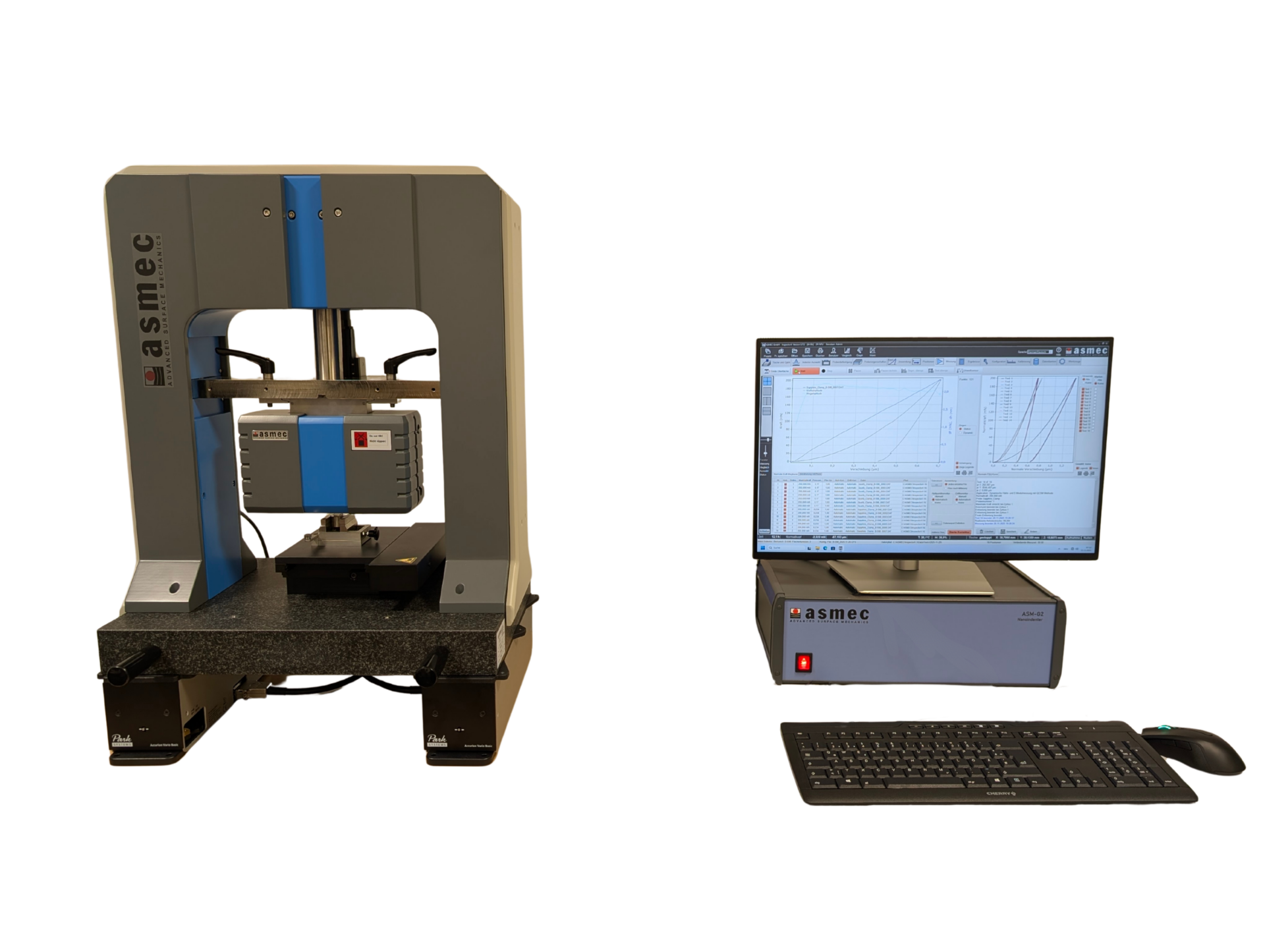

ZHN-S
Materialprüfung mithilfe von Nanoindentation
Beim ZHN-S handelt es sich um eine Weiterentwicklung des ZHN aus dem Jahr 2022. Der Nanoindenter eignet sich für die Emittlung der mechanischen Eigenschaften von Schichten und Oberflächen durch die instrumentierte Eindringprüfung sowie der Verschleißeigenschaften. Die Bestimmung von Härte und E-Modul erfolgt entsprechend der Instrumentierten Eindringprüfung nach DIN ISO 14577: 2015 (Bestimmung der Härte und anderer Werkstoffparameter für metallische Werkstoffe und Schichten). Zur Auswahl stehen 3 Messköpfe mit Maximalkräften von 0,2 N, 2 N oder 20 N die durch den Nutzer einfach getauscht werden können. Damit deckt das Gerät den Nano- bis Makro-Bereich ab.
Mit allen Messköpfen lassen sich auch dynamische Messungen mit einer oszillierenden Spitze mit Frequenzen bis 300 Hz durchführen. Dies wird genutzt für tiefenaufgelöste Messungen, Ermüdungstests oder die Messungen viskoelastischer Eigenschaften. Zusätzlich lassen sich Scratch- und Verschleißtests ohne Reibwertmessungen und profilometrische Messungen (Oberflächenscans) durchführen. Bis zu 10 Messungen pro Minute erlauben ein schnelles Mapping von mechanischen Eigenschaften.
Besondere Merkmale des Gerätes, die es von anderen Geräten auszeichnen:
- Animationen und vordefinierte Applikationen in InspectorX unterstützen den Bediener in der Prüfungsvorbereitung und -durchführung. Hierdurch werden Bedienfehler reduziert und kurze Einarbeitung garantiert/sichergestellt
- Bedienung und Ergebnisbewertung ist auch durch geschulte Fachkräfte und nicht durch wissenschaftliche Mitarbeiter möglich, was die Prüfkosten reduziert
- Einfachster und robustester Spitzenwechsel von allen Geräten am Markt ohne Rekalibrierung: Die Kalibrierdaten sind der Messspitze eindeutig zugeordnet
- Das ausgezeichnete Dynamikmodul ermöglicht eine besonders genaue und schnelle Kalibrierung der Messspitze und zudem auch die für Schichten notwendigen tiefenaufgelöste Messungen
- Bedienung und Ergebnisbewertung ist auch durch geschulte Fachkräfte und nicht durch wissenschaftliche Mitarbeiter möglich, was die Prüfkosten reduziert
- Die Optik mit 20 Megapixel Farbkamera erlaub 4-fach Zoom ohne Auflösungsverlust. Damit wird ein Vergrößerungsbereich von bis zu 3 klassischen Revolverobjektiven abgedeckt und ein Wechsel zwischen Objektiven ist nicht erforderlich
- Sehr einfache Auswertung von Messungen an Schichten durch automatische Fitfunktion und Bereichsauswahl für die Messdatenanalyse
- ZwickRoell hat die radiale Verschiebungskorrektur nach ISO 14577: 2015 normkonform im InspectorX umgesetzt
- Steife Rahmenkonstruktion mit der Eindringkörperachse genau in der Bewegungsachse (kein Kippmoment)
- Hohe Positioniergenauigkeit zwischen Optik und Indenter weniger als 1 µm
